La protezione che fa correre la tua linea
Nel mondo delle macchine automatiche, la protezione non è un accessorio: è l’ingegneria che trasforma sicurezza in continuità produttiva. LPM GROUP progetta bordomacchina e telai su misura con profili modulari in alluminio, pannelli trasparenti e accessi interbloccati, per ridurre i fermi e migliorare l’ergonomia. Dalla Packaging Valley portiamo metodo, pulizia costruttiva e ricambi codificati, così impianti diversi parlano la stessa lingua. Risultato: linee più affidabili, manutenzione più rapida, valore che resta nel tempo. Con noi, sicurezza e produttività crescono insieme.
Perché le protezioni definiscono il valore di una linea
La protezione non è un accessorio: è una scelta di progetto che influenza sicurezza, accessibilità, pulizia, tempi di fermo e percezione del valore dell’impianto. Nelle linee automatiche, il confine tra produttività e rischio si gioca su telai rigidi, pannelli trasparenti ben dimensionati, porte interbloccate affidabili e passaggi cavo ordinati. Qui LPM GROUP costruisce vantaggio competitivo: strutture su misura e modulari, profili in alluminio ad alta precisione, integrazione rapida e ricambi codificati. Risultato? Macchine più sicure, interventi più veloci, layout più chiari, continuità operativa che dura negli anni.
Per la panoramica completa dei nostri sistemi: Protezioni antinfortunistiche per macchine automatiche.
- Panoramica sulla regolamentazione macchine in UE e linee guida di risk assessment.
Quadro normativo e responsabilità: cosa conta davvero
In ambito UE, la sicurezza delle macchine è inquadrata dal Regolamento (UE) 2023/1230 che sostituisce la Direttiva Macchine. Il messaggio è semplice: progettare, costruire e documentare in modo che i rischi residui siano tollerabili e chiaramente gestiti. Per chi decide, la chiave non è memorizzare numeri di norma, ma capire il flusso: valutazione del rischio, scelta dei principi di protezione, verifica e documentazione. Questo è il terreno su cui LPM GROUP lavora: enclosures robuste, accessi controllati, materiali idonei, documenti ordinati.
Risk assessment e principi di integrazione della sicurezza
Il risk assessment è un processo iterativo: identificare pericoli, stimare e ridurre il rischio, verificare. I principi dell’ISO 12100 guidano le scelte: soluzioni intrinsecamente sicure dove possibile, protezioni tecniche (carter, interblocchi) e, solo dopo, informazioni d’uso. In pratica: dimensionare pannelli e luci di passaggio, definire distanze di sicurezza, selezionare interblocchi coerenti con i livelli di prestazione richiesti. LPM GROUP porta questo metodo dentro il progetto, così il cliente non deve “tradurre” la norma in officina: la vede già nella struttura.
Dalla teoria all’officina: come progettiamo una protezione “giusta”
Una protezione efficace è quella che non si nota finché serve e si apre quando deve, senza creare ostacoli al lavoro. Il nostro percorso tipico: rilievo in campo, dialogo tecnico, pre-studio su CAD con layout, calcolo luci/ingombri, definizione accessi e macro-componenti, quindi disegni esecutivi e distinte materiali. I profili strutturali in alluminio e gli accessori modulari permettono montaggi senza saldatura, riconfigurazioni rapide e finiture pulite. Con protezioni bordomacchina e telai su misura, moduliamo trasparenze, rinforzi, porte, cablaggi, passaggi cavo e sistemi di interblocco su ogni esigenza. Il risultato è un insieme coerente: rigido dove serve, trasparente quando conviene, ordinato sempre.
Approfondisci i due mattoni fondamentali del nostro ecosistema:
Rilievo, layout, passaggi cavo, accessi, ricambi codificati
Il dettaglio operativo fa la differenza: passaggi cavo dedicati e protetti, canaline integrate, raggi di curvatura rispettati; porte con cerniere e giunti dedicati, finecorsa e interblocchi posizionati con criteri di manutenzione; pannelli trasparenti dimensionati su urti e visibilità; ricambi codificati per ridurre attese e ambiguità. Questo è “ingegnerizzazione”: scegliere una sola volta la soluzione corretta, per non pagarla mille volte in fermo linea.

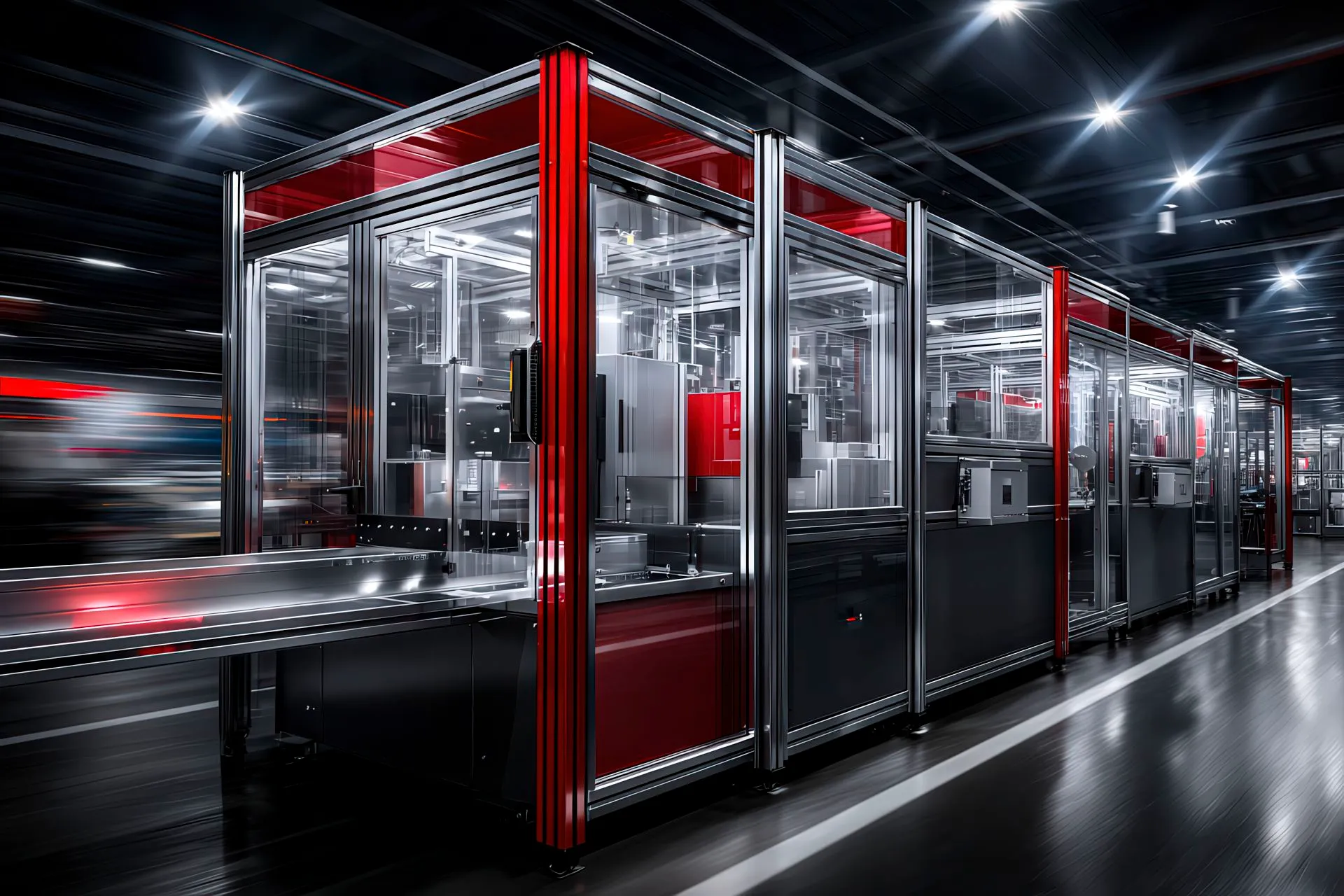

Protezioni bordomacchina e telai strutturali su misura
Le protezioni bordomacchina non sono una cornice decorativa: sono la trama tecnica che tiene insieme sicurezza, accessibilità, pulizia e ordine del bordo linea. In LPM GROUP partiamo sempre dalla realtà fisica del tuo impianto: ingombri di lavoro, traiettorie degli organi in moto, luce utile per la manutenzione, raggio di apertura porte, percorsi dei muletti, aree di lavaggio e aree “calde” dove il rischio di impatto o proiezione di pezzi è più elevato. Da qui modelliamo telai strutturali rigidi, pannelli trasparenti per la visibilità di processo, porte interbloccate con cinematismi fluidi e passaggi cavo integrati, così i gesti quotidiani—apri/chiudi, ispeziona, pulisci—restano rapidi, naturali e ripetibili.
La modularità dei profili in alluminio permette di crescere con la produzione senza rifare tutto da zero: sposti un montante, sostituisci un pannello, aggiungi un rinforzo mirato, converti una porta in scorrevole o a libro. La standardizzazione dei componenti e i ricambi codificati riducono i tempi morti: quando serve un pezzo, sai esattamente quale ordinare e dove montarlo. Il risultato è un bordo macchina coerente e “intelligente”: rigido dove serve per tenuta e sicurezza, trasparente quando conviene per controllo visivo, pulibile senza compromessi, pronto per audit e ispezioni.

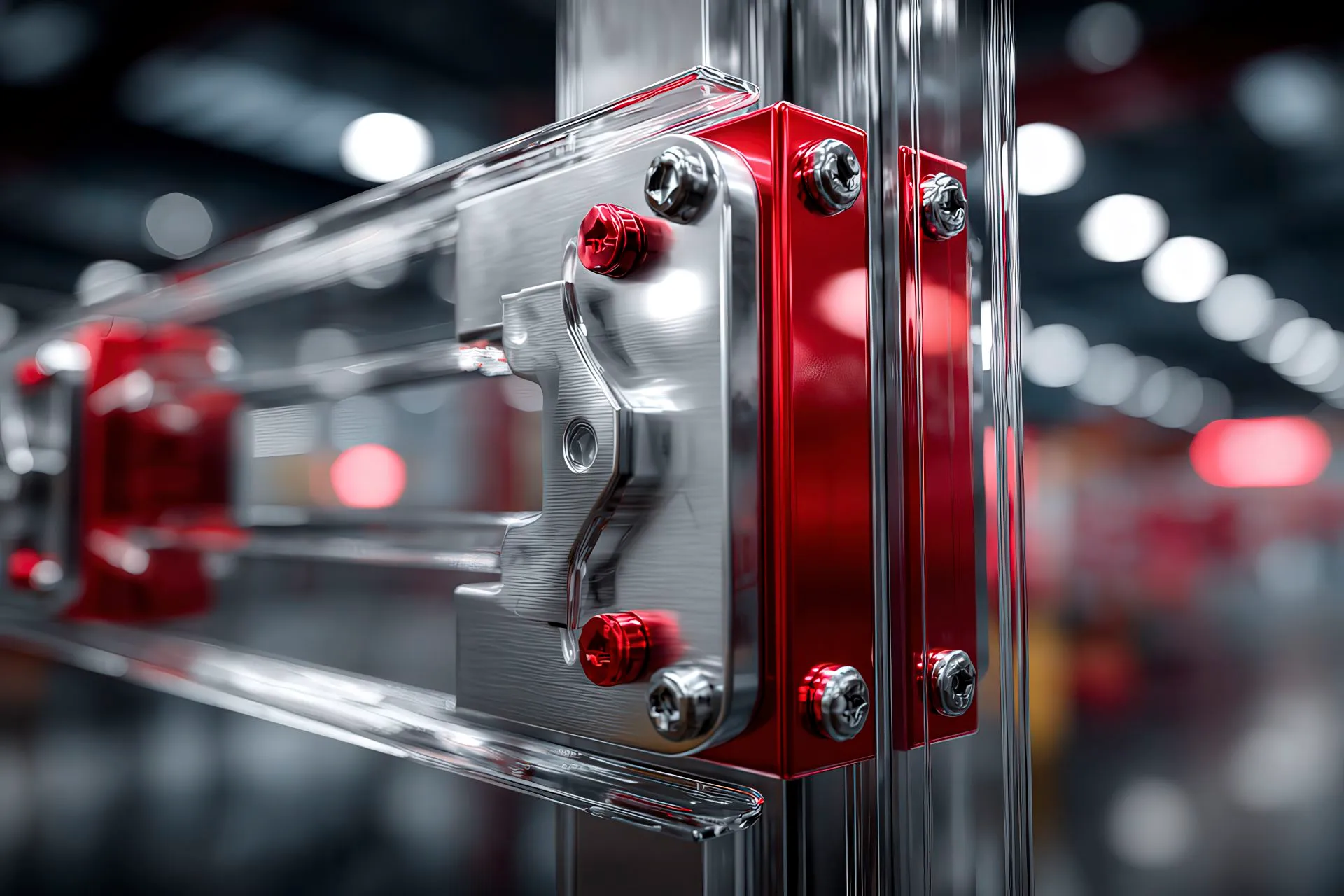

Moduli trasparenti, porte interbloccate, rinforzi mirati
La protezione efficace è quella che non intralcia il lavoro e allo stesso tempo “parla chiaro” sulla linea. Con i moduli trasparenti in policarbonato dimensionati sugli urti attesi e sull’energia potenziale delle parti in movimento, manteniamo il controllo visivo del processo senza creare coni d’ombra che nascondono problemi. Le porte interbloccate sono progettate per aprirsi con fluidità e chiudersi con ripetibilità geometrica: cerniere dedicate, riscontri che assorbono l’inerzia a fine corsa, staffaggi anti-allentamento. I rinforzi mirati—squadrette, nervature, piastre—vengono posizionati dove la struttura “lavora”, irrigidendo i nodi senza appesantire l’insieme.
L’obiettivo è sempre doppio: ridurre la probabilità di errore umano e accorciare i tempi di intervento. Coordinare distanze di sicurezza e dimensioni delle aperture, in linea con la prassi normativa, significa prevenire l’accesso involontario alle zone pericolose senza rinunciare alla praticità d’uso quotidiana. Questa è l’ingegneria LPM GROUP: rendere banali (nel senso di immediate) operazioni come aprire, ispezionare, pulire e richiudere, così il ritmo della produzione resta regolare e la sicurezza non è mai un optional, ma un’abitudine incorporata nella meccanica. Fonti per chi vuole approfondire i criteri tecnici: EN ISO 14120 per i requisiti generali dei ripari e EN ISO 13857 per le distanze di sicurezza.
Profili strutturali in alluminio e accessori modulari: il sistema che cresce con la linea
I profili strutturali in alluminio LPM sono la grammatica con cui scriviamo telai, carterature, banchi e recinti completi. La forza del sistema non è la singola barra, ma la compatibilità profonda tra sezioni, cave, giunti, cerniere, piedini, maniglie e pannelli: un ecosistema che consente di passare dalla bozza al montaggio senza saldature e con tolleranze ripetibili. La sezione del profilo si sceglie in funzione del carico, del braccio e delle vibrazioni: si lavora su rigidezza e stabilità, limitando le deformazioni.
La finitura anodizzata protegge dall’ambiente, semplifica la pulizia e mantiene l’estetica ordinata nel tempo. Nei passaggi cavo, il profilo diventa dorsale per canaline e guaine, evitando la giungla di aggiunte “posticce”. Il risultato è manutenibilità: smonti blocchi senza tagliare; espandibilità: aggiungi accessori senza forare; continuità operativa: le riconfigurazioni seguono la produzione, non la bloccano. Approfondimenti indipendenti sulle potenzialità dei sistemi T-slot e sull’uso pratico in officina offrono un quadro coerente di vantaggi e limiti.

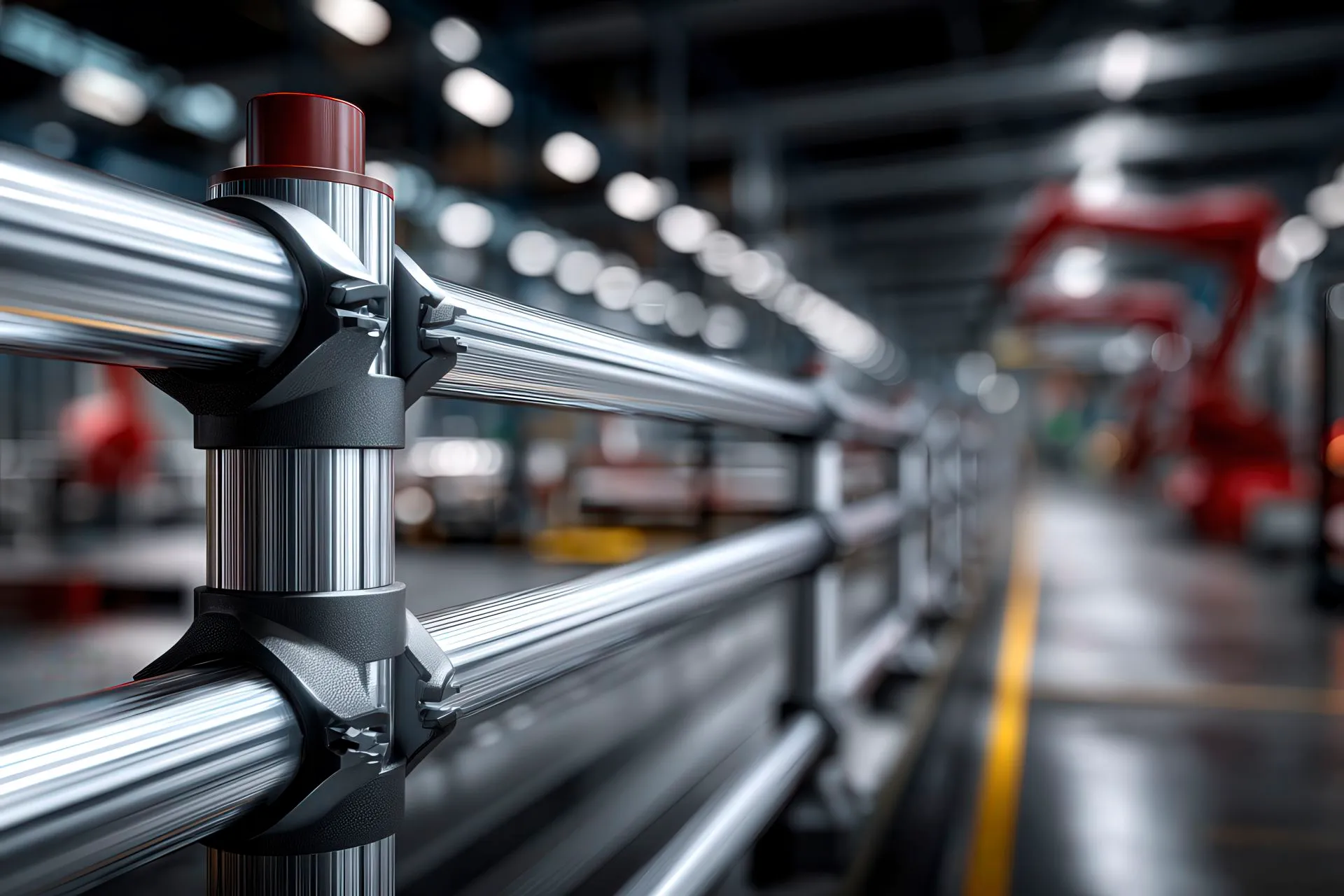

Profili tubolari in alluminio: versatilità e rapidità costruttiva
Accanto ai profili strutturali, i profili tubolari in alluminio LPM rispondono a un’altra esigenza: creare strutture non portanti in modo rapido, pulito e leggero. Cambia la geometria e cambia la funzione: l’estruso a sezione chiusa offre linearità, assenza di spigoli vivi e un’estetica professionale; i giunti (in plastica o alluminio, in più gradazioni e tipologie) assicurano unione stabile e precisa, ma sempre reversibile. Parliamo di perimetri, barriere, ripari a bordo macchina, delimitazioni di aree: contesti dove la velocità di montaggio e la modificabilità pesano quanto la robustezza. Il vantaggio pratico è netto: connessioni a incastro, senza saldature né forature, che evitano deformazioni e residui tipici della carpenteria tradizionale.
La finitura anodizzata innalza la resistenza alla corrosione e mantiene l’aspetto tecnico nel tempo, anche in ambienti più esigenti. In termini di Total Cost of Ownership, riuso e smontaggio rapido dei componenti aiutano davvero: il sistema “tiene” la configurazione ma non la impone, così i cambi layout diventano routine, non emergenze. Per chi opera in settori regolati (alimentare, farmaceutico, medicale), i richiami al design igienico—superfici più lisce e pulibili—sono un plus operativo, non un dettaglio.
Materiali giusti, zero compromessi: visibilità, urti, igiene, manutenzione
La scelta del materiale non è un vezzo estetico: condiziona sicurezza, ispezionabilità, igiene, durata e persino il comportamento degli operatori. Per i pannelli trasparenti, il policarbonato è spesso la prima opzione per guardare dentro la macchina riducendo i rischi: eccellente resistenza all’urto, rigidità adeguata a spessori contenuti, peso ridotto rispetto al vetro, lavorabilità rapida per sostituzioni. La trasparenza “educa l’occhio” dell’operatore: una protezione che fa vedere bene il processo aiuta ad anticipare anomalie.
C’è però un rovescio pratico da presidiare: la compatibilità chimica. Alcuni solventi e detergenti aggressivi (chetoni, specifici idrocarburi aromatici, clorurati) possono intaccare il policarbonato nel lungo periodo; qui entra in gioco la corretta scelta dei prodotti di pulizia, la frequenza e la temperatura di lavaggio, oltre a finiture superficiali anti-graffio quando servono. In ambienti che richiedono lavaggi intensi o cicli sanitari, si sceglie la combinazione pannello/guarnizione fissato su telai in alluminio con geometrie che evitino “nidi di sporco”: spigoli smussati, giunzioni pulibili, passaggi cavo chiusi o schermati.
Dall’altra parte, dove la visibilità non è prioritaria ma l’aria deve “respirare”, le reti e i pannelli traforati diventano utili per abbattere peso, favorire ventilazione e ridurre depositi, sempre rispettando distanze di sicurezza e dimensioni delle aperture: la protezione è efficace solo se impedisce il raggiungimento della zona pericolosa con dita, mano o braccio. In LPM GROUP l’algoritmo è semplice: rischio → materiale → dettagli costruttivi. Prima esigiamo il livello di protezione, poi scegliamo la materia e infine disegniamo guarnizioni, staffe, rinforzi, fissaggi e raggi di curvatura in modo che la sicurezza resti usabile tutti i giorni, anche dopo mille cicli di pulizia. Riferimenti utili: requisiti generali dei ripari (criteri di progettazione, scelta e verifica) e tabelle di compatibilità chimica del policarbonato per la manutenzione programmata.
Spessori, rigidità, finiture: come si scelgono i dettagli che contano
Quando si passa dal “che materiale” al “come lo uso”, entrano in gioco spessore, rigidità, finiture superficiali e tenute. Sui pannelli trasparenti in policarbonato la variabile critica è l’energia d’impatto attesa e la luce libera tra i punti di fissaggio: a parità di materiale, aumentare lo spessore riduce la freccia e alza la soglia di resistenza, ma aggiunge peso e inerzia alle cerniere delle porte. Per questo preferiamo un approccio ingegneristico: stimiamo l’area utile, il punto di applicazione del carico e la frequenza degli urti (accidentali o di processo), poi dimensioniamo il pannello e la cornice in alluminio per ottenere una rigidezza “sana”, senza sovradimensionamenti che penalizzino usabilità e manutenzione. Sulle porte, pochi millimetri in più fanno la differenza non solo in robustezza ma anche in “sensazione” di chiusura: la cerniera lavora meno, le guarnizioni appoggiano meglio, la ripetibilità geometrica migliora.
La finitura anti-graffio (hard coat) e il trattamento antistatico non sono capricci: in ambienti polverosi o con sostanze leggere (pellicole, sfridi, farine, polveri sottili) ridurre l’elettrostaticità significa evitare che il pannello si trasformi in un “magnete” di sporcizia difficile da pulire; nei settori elettronici, ESD e antistatico proteggono anche i processi. L’hard coat prolunga la vita ottica del pannello: graffi e velature riducono la visibilità e inducono gli operatori ad aprire più spesso le protezioni per “vedere meglio”, vanificando parte del beneficio di sicurezza. L’accoppiata antistatico + hard coat è quindi la soluzione più equilibrata dove la trasparenza è un requisito operativo, non solo estetico.
Il telaio fa il resto: alluminio anodizzato con spigoli smussati, superfici facili da pulire e nessun volume “cieco” dove lo sporco possa annidarsi. Le guarnizioni vanno scelte per chimica (detergenti, oli, disinfettanti), temperatura e frequenza di lavaggio: EPDM dove serve resistenza agli agenti atmosferici e all’ozono, FKM (fluoroelastomero) quando entrano in gioco solventi più impegnativi, silicone per alimentare/medicale quando contano inerzia chimica e sterilizzabilità. Il profilo della guarnizione incide su tutto: una “bulb” elastica assorbe le piccole tolleranze e compensa la dilatazione termica; una “lip” sottile aiuta a guidare l’acqua di lavaggio fuori dalla giunzione; una “U” con anima metallica è utile per fissaggi rapidi su bordi vivi del pannello. Nelle porte, la doppia tenuta (interna/esterna) più un registro di battuta consente chiusure silenziose e ripetibili, riducendo micro-vibrazioni che nel tempo allentano la bulloneria.
Infine, la qualità del fissaggio. Distribuire i carichi con rondelle a grande diametro, usare inserti filettati laddove il profilo lo consente e applicare coppie di serraggio controllate riduce i micro-assestamenti che generano rumorosità e perdita di tenuta. Sui moduli più ampi integriamo traverse anti-flessione o piccoli nervi nei punti dove “lavora” la lastra: la struttura resta leggera, il pannello non pompa e la “sensazione” all’uso rimane premium. È qui che si vede la mano LPM GROUP: dettagli di montaggio pensati per durare, rimanere pulibili e conservare la visibilità nel tempo, senza costringere a sostituzioni precoci dei pannelli.

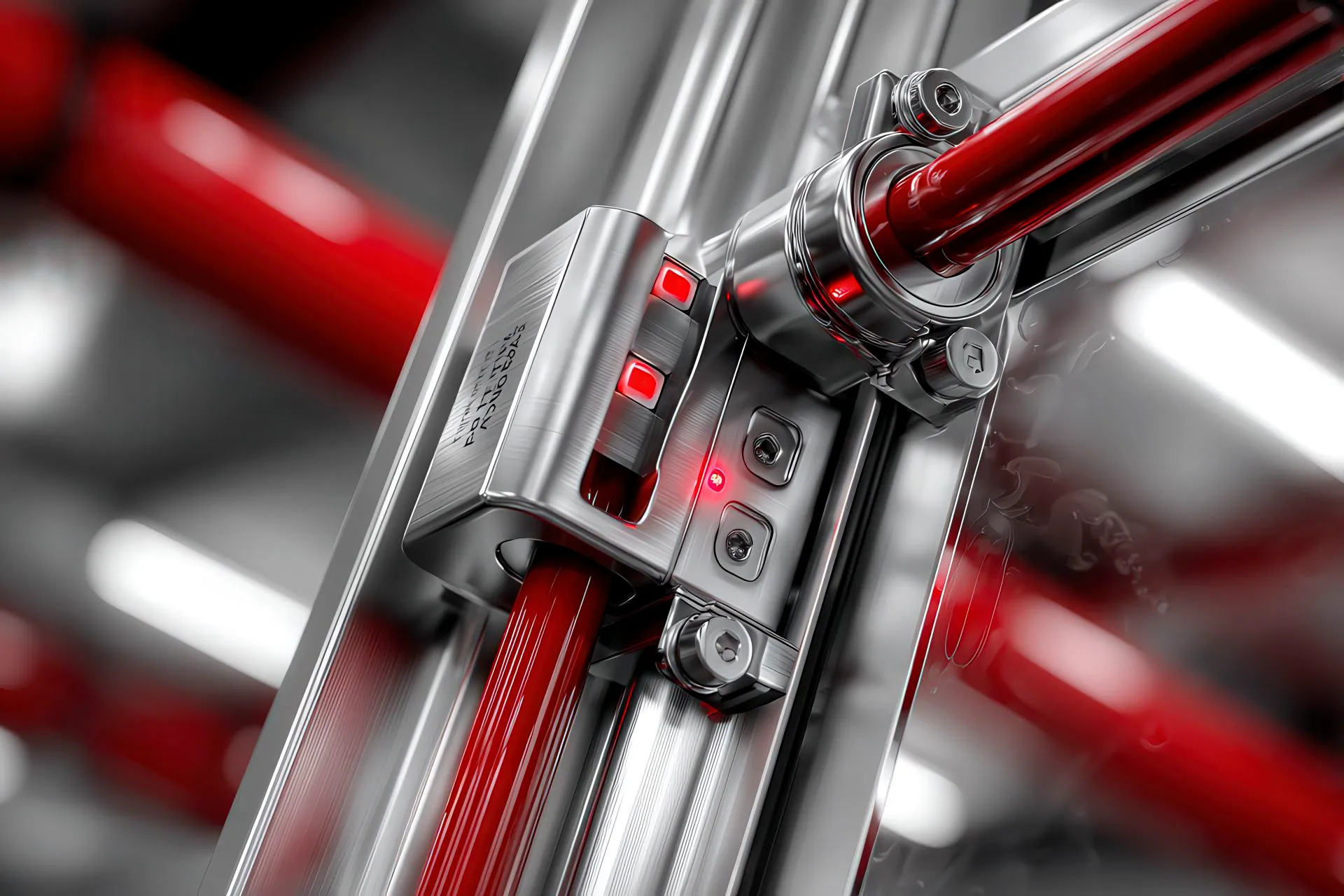

Interblocchi, sensoristica e cablaggi: come si progetta la ripetibilità.
Le protezioni funzionano davvero quando il segnale di sicurezza è ripetibile, leggibile e protetto dal rumore elettrico e dagli urti della vita reale. Il primo tassello è la scelta dell’interblocco: nei punti a frequente apertura preferiamo dispositivi non a contatto codificati (es. tecnologia magnetica o RFID) per tollerare piccoli disallineamenti della porta e ridurre l’usura; dove servono forze di ritenuta elevate o logiche di bloccaggio dello sportello, sfruttiamo guard locking con attuatore dedicato. Nelle porte “dinamiche” (aperture ripetute), la meccanica conta quanto l’elettronica: cerniere con gioco controllato, battute con inserto elastico che smorzano inerzia, riscontri rigidi con dima di montaggio per posizionare il sensore una sola volta. La ripetibilità geometrica si costruisce così: allineamenti guidati, fermi, staffe con asole per micro-regolazioni e, dove serve, spine di riferimento per evitare che la regolazione “scappi” nel tempo.
Secondo tassello: staffaggio e protezione del sensore. Una staffa ben progettata non è un pezzo di lamiera piegata a caso: deve assorbire micro-urti, non flettersi con le vibrazioni e proteggere il corpo del sensore da colpi di utensile. Inseriamo volentieri spessori per allineare al decimo, distanziatori che creano luce d’aria per evitare accumuli di sporco e una piccola cornice di protezione contro impatti laterali. Se l’area è a rischio lavaggi, scegliamo connettori M12 a tenuta e cappucci di protezione; se l’ambiente è polveroso o con sfridi, evitiamo cavetti “volanti” e guidiamo la connessione in un percorso pulito, con scarico di trazione vicino al sensore per non trasferire sforzi sul connettore.
Terzo tassello: cablaggio intelligente. La regola d’oro è separare potenza e segnale per evitare accoppiamenti indesiderati; usiamo canaline dedicate con coperchio, rispettando i raggi minimi di curvatura e prevedendo asole di servizio nei punti in cui l’operatore deve aprire spesso. Le trecce di massa tra parti mobili e fisse riducono differenze di potenziale; la schermatura dei cavi di segnale va messa a terra su un solo lato (salvo specifiche di sistema diverse) per evitare loop. Ogni cavo ha etichettatura chiara vicino ai punti di connessione e una codifica coerente con gli schemi, così la diagnostica è istantanea. Dove il percorso attraversa zone con urti possibili (muletti, carrelli), aggiungiamo guaine anti-schiacciamento o carterini dedicati. Il risultato desiderato è un cablaggio che “sparisce” alla vista, ma è didattico quando serve: operativo, ordinato, verificabile.
Quarto tassello: diagnostica e manutenzione. Preferiamo interblocchi con indicazioni di stato visive (LED) per far capire al volo se la porta è chiusa/agganciata e se il sensore è letto correttamente; sui quadri, prevediamo punti di test e morsetti dedicati per misure rapide senza smontaggi. In officina, una spia rossa che ti dice “non allineato” vale ore di ricerca guasti in meno. Nei ricambi, manteniamo codifiche univoche: stesso sensore, stesso cavo, stessa staffa — niente mix & match casuale che crea varianti infinite. Infine, la documentazione: foto dei punti critici, esplosi con callout, coppie di serraggio, codici e disegni ricambi. Così l’impianto non è un enigma: è un sistema leggibile, e la sicurezza diventa un comportamento naturale della macchina.
Fonti esterne utili
- ISO 14119 — principi per la progettazione/selezione degli interblocchi e misure anti-elusione.
- ISO 13849-1 — progettazione delle parti dei sistemi di controllo legate alla sicurezza e livelli di prestazione (PL).

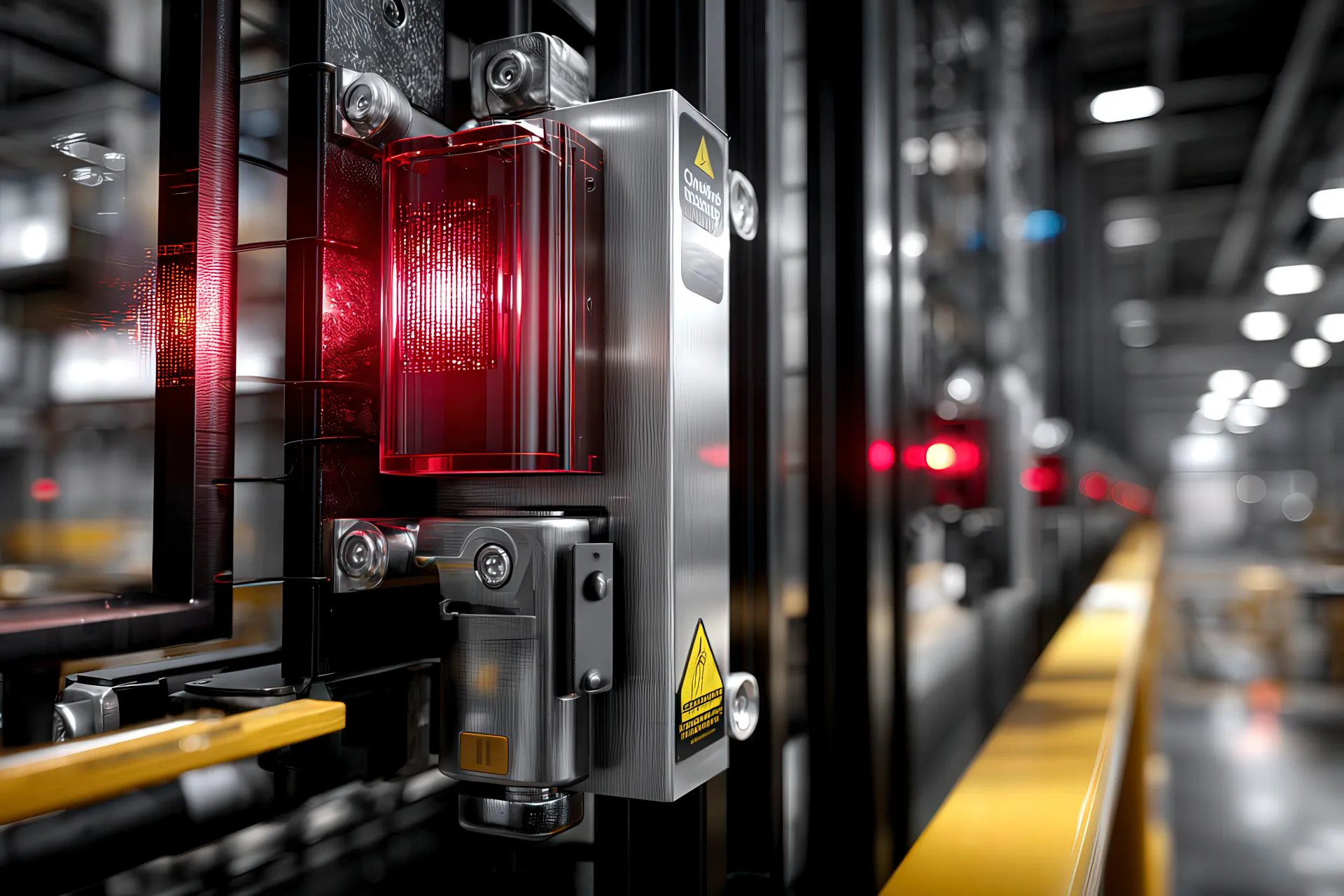

Sensori “al posto giusto”: tempi di arresto, diagnostica e prove periodiche
Il miglior sensore è inutile se è montato nel posto sbagliato. Quando posizioniamo interblocchi e barriere consideriamo sempre il tempo di arresto reale della macchina (freni, inerzie, logiche) rispetto al tempo di accesso dell’operatore all’area pericolosa. Tradotto: la distanza del riparo non si sceglie “a occhio”, ma in funzione di quanto rapidamente la linea si mette in sicurezza rispetto a quanto rapidamente una mano o un braccio può arrivare al pericolo. Dove serve, misuriamo i tempi di decelerazione e impostiamo distanze e ritardi adeguati, evitando il classico errore delle porte troppo vicine che “battono” la logica di arresto. Su ripari mobili, l’attuatore va guidato in modo che la chiusura sia ripetibile (battute e centraggi), con asole per il fine tuning ma staffe rigide che non si spostano con l’uso. Il cablaggio dei sensori segue percorsi protetti e leggibili, con raggi di curvatura corretti e connettori marcati: questo non è estetica, è manutenibilità che evita falsi contatti e guasti intermittenti.
La diagnostica è il secondo pilastro. Interblocchi a doppio canale quando richiesti, controlli di ciclo di test, monitoraggio del dispositivo di potenza (EDM) e, soprattutto, reset manuale localizzato in posizione di buona visibilità dell’area protetta. Niente reset automatici “furbi”: l’operatore deve confermare consapevolmente il ripristino. Integriamo indicatori locali (LED o torrette) per dare feedback immediato sullo stato del riparo e sulla catena di sicurezza; dove opportuno, logghiamo gli eventi (aperture, guasti, reset) per rendere gli audit più veloci e per scovare pattern di errore ricorrenti. Sulle barriere ottiche e sui sensori di prossimità, curiamo l’anti-manomissione (codifica, schermature, staffe protette) e la qualità del percorso del cavo: separazione da potenza/azionamenti, messa a terra degli schermi dove serve, fascettatura con tag identificativi. La differenza la fanno i dettagli: un pressacavo posizionato bene elimina l’acqua che “risale”; una canalina in più evita vibrazioni che induriscono il rame e spezzano il conduttore al primo strattone.
Infine, prove periodiche e documentazione viva. Definiamo con il cliente un piano di test semplice da eseguire: verifica funzionale degli interblocchi (aprire/chiudere, controllare arresto, controllare reset), controllo visivo delle staffe e delle battute, ispezione dei cavi nei punti di flesso, prova delle segnalazioni, tempi di arresto registrati. Non basta “essere a norma” il giorno del collaudo: la sicurezza è una qualità di processo che si mantiene nel tempo. Con LPM GROUP la logica è sempre la stessa: mettere il sensore dove serve, cablarlo come si deve, provarlo con metodo. Così la macchina non solo si ferma quando deve, ma lo fa allo stesso modo anche dopo migliaia di cicli.

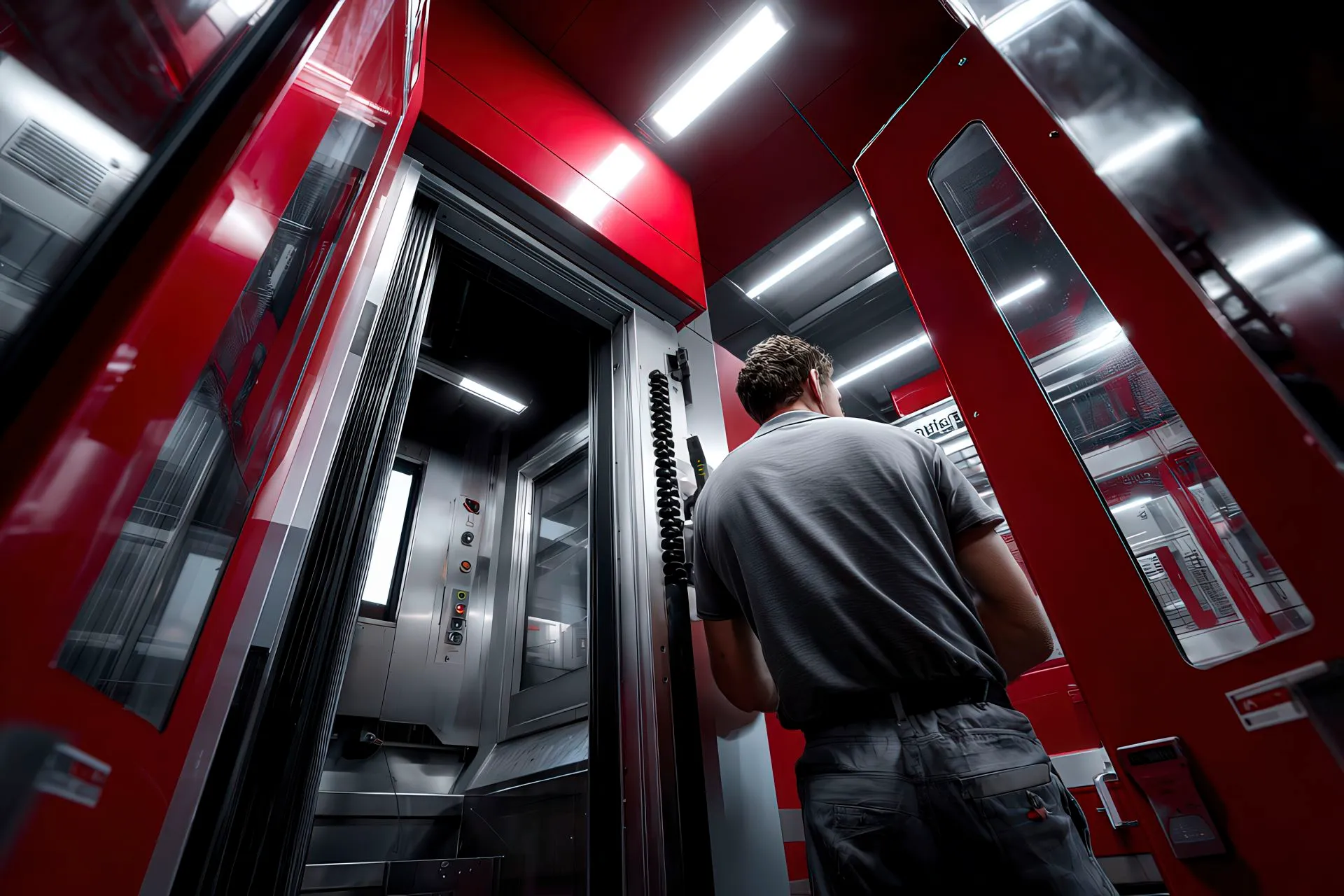

Accessibilità ed ergonomia che fanno risparmiare minuti (e incidenti)
L’accesso giusto è un investimento: riduce errori, accorcia le manovre, allunga la vita della linea. Nel disegno dei ripari LPM GROUP partiamo da tre variabili intrecciate: antropometria (dimensioni reali degli operatori), compito (cosa devono fare davvero davanti/al di là del riparo) e contesto (spazi, traffico mezzi, pulizie). Da qui deriviamo quote utili e “gesti” corretti: altezza delle maniglie e delle finestre di ispezione in zona di comfort, angoli e raggi di apertura che non costringano a posture scorrette, sforzo di azionamento delle maniglie coerente con la frequenza d’uso. Un riparo ben progettato non ti fa scegliere tra sicurezza e velocità: ti guida naturalmente verso la manovra giusta. Per le porte consideriamo peso del pannello, posizione delle cerniere, momento torcente in apertura, urti accidentali: con cerniere e riscontri dimensionati sul baricentro del pannello e con battute “piene”, la chiusura resta ripetibile nel tempo e non sviluppa giochi che poi uccidono sensori e interblocchi.
L’ergonomia di servizio è altrettanto decisiva: spazi minimi per afferrare e sostituire componenti, presa sicura su maniglie e pomelli anche con guanti, visibilità del punto di lavoro senza dover aprire inutilmente (pannelli trasparenti correttamente posizionati). Qui l’antropometria non è “teoria da manuale”: significa far sì che ogni operatore—dal 5° al 95° percentile—possa lavorare in modo fluido e ripetibile, senza microtraumi e senza scappatoie. Per inquadrare questi criteri, ci rifacciamo agli standard di ergonomia delle postazioni e del progetto macchina, che forniscono principi e dimensionamenti utili all’industria.
Poi c’è il tema “tabù” che fa la differenza nel day-by-day: ridurre i minuti persi. Applichiamo i principi di SMED (riduzione tempi di cambio/attrezzaggio) al mondo dei ripari: sganci rapidi su pannelli che si devono rimuovere spesso, fissaggi standardizzati (stessa vite, stessa chiave) per evitare cacce al tesoro, componenti codificati per reperirli in pochi secondi, porte con perni estraibili quando serve smontaggio frequente, marcature chiare di punti di presa e rotazione. Il risultato è una manutenzione che non assomiglia a un trasloco, ma a una sequenza breve e codificata: apri, fai, richiudi. In parallelo, ergonomia significa anche meno errori: pulsanti di reset dove l’operatore vede l’area, indicatori locali sullo stato dei ripari, maniglie che “parlano chiaro” (direzione di azionamento, feedback tattile), percorsi cavo che non intralciano il passaggio.
Quando accessibilità, ergonomia e SMED viaggiano insieme, i fermi si accorciano e l’uso corretto dei ripari diventa l’opzione più semplice, non quella più lenta. Per approfondire le basi metodologiche, i riferimenti sulla progettazione ergonomica delle macchine e gli approcci SMED offrono ottime linee guida applicabili anche ai ripari.

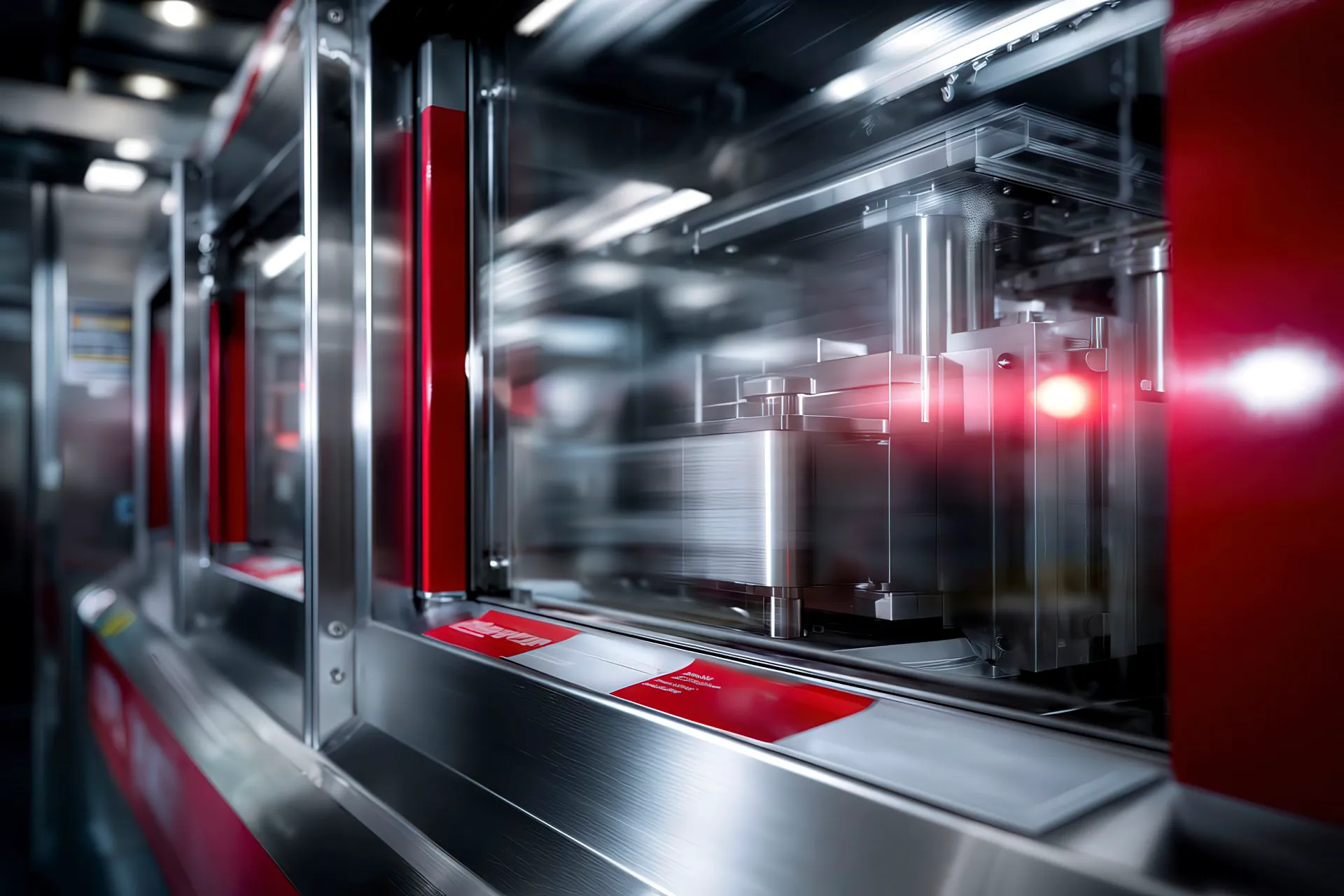

Pulizia, sanificazioni e micro-fermi: progettare l’uso quotidiano
Un riparo funziona davvero quando “sparisce” nella routine: si pulisce in fretta, non trattiene sporco, non obbliga a smontaggi inutili e non crea micro-fermi. Per questo LPM GROUP progetta telai e pannellature con geometrie pulibili, raggi interni, spigoli smussati e giunzioni che non fanno nido. Le sezioni chiuse in alluminio anodizzato limitano l’accumulo di polveri e facilitano le sanificazioni frequenti, mentre l’abbinamento con guarnizioni idonee (EPDM, silicone, FKM a seconda di detergenti e temperature) evita screpolature e perdite di tenuta nel tempo. Le superfici trasparenti in policarbonato ricevono trattamenti anti-graffio/anti-statico quando serve: la visibilità resta alta più a lungo e gli operatori non sono costretti ad aprire per “vedere meglio”, riducendo manovre superflue.
La disposizione dei passaggi cavo conta quanto la scelta del materiale: canaline integrate nel profilo, pressacavi a tenuta, raggi corretti e marcature stabili alla detergenza impediscono che l’acqua “risalga” o che le vibrazioni induriscano il rame generando guasti intermittenti. Anche gli accessori fanno la loro parte: maniglie con presa sicura anche con guanti bagnati, cerniere dimensionate per non perdere allineamento dopo lavaggi a pressione, chiusure che non richiedono sovraforze. Quando il contesto è alimentare/pharma, l’obiettivo è ridurre al minimo le superfici orizzontali “piane” e favorire scarichi naturali: il riparo non deve trattenere, ma convogliare.
Sul piano organizzativo, abbattiamo i micro-fermi con criteri SMED applicati ai ripari: stessi utensili per la maggior parte delle viti (idealmente una sola chiave), ricambi codificati e immediatamente identificabili, aperture standard per le operazioni ricorrenti (ispezione, soffiaggio, pulizia), e kit di manutenzione dedicati vicino alla macchina. Percorsi operatore razionali—senza cavi “vaganti” o ostacoli—e indicatori locali (stato riparo, reset in vista dell’area pericolosa) chiudono il cerchio: meno decisioni micro, più gesti standard. Il risultato è un uso intuitivo del riparo che si traduce in linee più ordinate, tempi di pulizia prevedibili, meno errori e un miglior tasso di disponibilità impianto. In sintesi: investire in dettagli “invisibili” come guarnizioni, inclinazioni, canaline e chiavi standard riduce davvero la somma dei minuti dispersi che, a fine mese, vale più di una singola grande ottimizzazione.
Certificabilità e documentazione: trasformare la sicurezza in atti semplici da verificare
La sicurezza “vera” è quella che si può dimostrare con serenità, anche a distanza di anni. Per questo LPM GROUP lavora con una logica di documentazione viva: quello che disegniamo entra nel dossier tecnico e quello che installiamo è rintracciabile per codici, versioni e revisioni. In pratica: schema del sistema di protezione (layout ripari, punti di accesso, distanze), elenco componenti con codifica ricambi, caratteristiche dei materiali (policarbonato, finiture, guarnizioni), posizionamento interblocchi e relativa catena di sicurezza, disegni esecutivi e note di montaggio, istruzioni d’uso e di manutenzione mirate alla macchina, non generiche. Il cliente non riceve un faldone muto, ma una mappa del valore installato: si vede dove passano i cavi, dove sono le battute rigide, quali coppie di serraggio usare, come ripristinare la regolazione di un attuatore.
A livello normativo, il Regolamento (UE) 2023/1230 chiarisce l’impianto di responsabilità: la progettazione deve ridurre i rischi secondo principi riconosciuti, la documentazione deve essere disponibile e coerente con lo stato dell’arte e le norme armonizzate. Noi traduciamo questo obbligo in un percorso pratico: valutazione del rischio secondo ISO 12100, scelta dei principi di protezione (intrinseca, riparo tecnico, informazione residua), dimensionamento e verifiche; poi, istruzioni che insegnano a usare i ripari senza scorciatoie.
Per i dispositivi di interblocco, specifichiamo sempre il comportamento atteso (con o senza ritenuta), la posizione del reset, la visibilità dell’area, la diagnostica minima; e indichiamo prove periodiche da eseguire, con check-list compilabile. Infine, gestiamo con cura le revisioni: se si aggiorna un pannello (spessore, hard coat), un supporto sensore o una staffa, il documento cambia e il cliente sa qual è la versione installata, quali parti sono retro-compatibili e quali richiedono adattatori. Così la certificabilità non è un evento, ma una qualità mantenuta nel tempo: la macchina oggi è sicura esattamente come al collaudo, e domani sapremo dimostrarlo in cinque minuti.
Fonti:
- Testo ufficiale del Regolamento macchine e quadro applicativo di ISO 12100.
- Regolamento (UE) 2023/1230 sulla sicurezza delle macchine (testo OJ).
Manutenzione, ricambi e continuità operativa: far durare la sicurezza come il primo giorno
Una protezione è ben progettata quando si mantiene bene. LPM GROUP costruisce continuità operativa con tre leve: standardizzazione, ricambi codificati e manutenzione programmata semplice da eseguire. Standardizzazione significa usare il minor numero possibile di viti e utensili, quote ripetibili (stesse altezze maniglie, stesse battute), staffe “gemelle” dove il layout lo consente. Ricambi codificati significa che il pannello X ha sempre lo stesso codice e lo stesso schema fori; la cerniera Y ha coppia di serraggio indicata; la guarnizione Z è riconoscibile per profilo e mescola.
La manutenzione programmata non è un romanzo: una checklist breve, a cadenza definita, con verifiche funzionali degli interblocchi (apertura/chiusura, arresto, reset), controllo dei giochi su porte e riscontri, ispezione dei punti di flesso dei cavi, esame del policarbonato (graffi, velature), prova torrette/indicatori, verifica EDM dove presente. Se serve sostituire un sensore o un attuatore, le dime riportano la geometria in posizione senza perdere la taratura; i cablaggi M12 marcati riducono gli scambi e i tempi di diagnosi.
La catena di sicurezza deve rimanere integra nel tempo: qui rientra la qualità della progettazione secondo EN ISO 13849-1 (Performance Level) e le buone pratiche per gli interblocchi (principi ISO 14119), perché un sistema facile da verificare sarà un sistema verificato davvero. Le ispezioni periodiche diventano rapide quando i cavi sono separati da potenza/azionamenti, le canaline sono accessibili, i pressacavi lavorano in trazione corretta e i supporti dei sensori non si sono “ammorbiditi”.
Anche i ricambi di consumo (guarnizioni, viti, tappi) vanno trattati come strategici: una bustina al posto giusto evita fermate da ore. Se il contesto è esigente (food, pharma), pianifichiamo kit dedicati con guarnizioni compatibili ai detergenti e pannelli con hard coat/antistatico, così il livello di visibilità e pulibilità resta costante. L’obiettivo è azzerare le sorprese: ciò che oggi funziona, domani si ripete con gli stessi gesti, senza “tribù” di conoscenza legate a un singolo tecnico storico. Fonti: guida pratica alla 13849-1 e riferimenti applicativi su progettazione/uso degli interblocchi.
Checklist di acquisto: 12 domande da porre prima dell’ordine
- Il layout dei ripari è costruito sugli ingombri reali della mia linea (luci utili, raggio di apertura, aree di lavaggio, transito mezzi) o su misure generiche?
- I materiali sono coerenti con il rischio e il contesto (policarbonato con hard-coat/antistatico dove serve visibilità; alluminio anodizzato e guarnizioni compatibili alla chimica; reti/perforati dove è utile ventilare)?
- Le porte interbloccate garantiscono ripetibilità geometrica (cerniere e riscontri dimensionati, staffe irrigidite, battute piene) e riducono l’elusione?
- La distanza del riparo tiene conto del tempo di arresto reale della macchina rispetto al tempo di accesso dell’operatore?
- La catena di sicurezza (interblocchi, PLC/relè, EDM, reset) è dimensionata per il Performance Level richiesto e prevede diagnostica semplice da leggere?
- I passaggi cavo sono integrati (canaline, pressacavi, raggi corretti, schermature/EMC dove serve) e i connettori sono marcati per manutenzione rapida?
- Le finiture (anodizzazione, spigoli smussati, superfici pulibili) sono adeguate a sanificazioni, ambienti alimentari/pharma o lavaggi a pressione?
- Esistono ricambi codificati per pannelli, cerniere, maniglie, guarnizioni, sensori, con distinte e disegni aggiornati?
- Sono previsti kit di manutenzione e checklist periodiche (apertura/chiusura, arresto, reset, giochi porta, punti di flesso cavi, visibilità pannelli)?
- La soluzione è riconfigurabile senza saldature (T-slot dove serve struttura, tubolari per recinzioni leggere/rapide) e compatibile con futuri ampliamenti?
- La documentazione è “viva” (disegni esecutivi, posizionamento dispositivi, coppie di serraggio, istruzioni d’uso/manutenzione specifiche, revisioni tracciate)?
- Il fornitore supporta rilievo, installazione, collaudo e affianca l’azienda nella messa a punto dei test periodici, con tempi di intervento definiti (SLA)?
Conclusione: sicurezza che fa correre la produzione
Una protezione ben disegnata non “blocca” la macchina: la fa correre meglio. È uno standard di qualità che si vede nei dettagli quotidiani—una porta che chiude uguale ogni volta, un pannello che resta trasparente, una staffa che non cede, un cavo che non si spezza, un reset che si fa dove lo sguardo abbraccia l’area. LPM GROUP ha scelto di portare in officina una sicurezza usabile: rigidezza dove serve, visibilità dove conta, pulibilità che non diventa un cantiere, ricambi codificati che tagliano i tempi morti. La modularità dei profili strutturali e la rapidità dei sistemi tubolari permettono di crescere con la produzione senza rifare tutto, mantenendo ordine e coerenza visiva.
Se vuoi costruire (o rinnovare) i tuoi ripari con questa logica, parti dalla nostra panoramica e scendi nel dettaglio dei due pilastri tecnici:
- Panoramica: https://lpm.group/protezioni-antinfortunistiche-per-macchine-automatiche/
- Bordomacchina e telai strutturali: https://lpm.group/soluzioni-industriali-avanzate-e-sicurezza-lpm-group/protezioni-bordomacchina-su-misura-e-telai-modulari/
- Profili strutturali e tubolari in alluminio e accessori modulari: https://lpm.group/soluzioni-industriali-avanzate-e-sicurezza-lpm-group/profili-strutturali-in-alluminio-e-accessori-modulari/
Proponiamo un rilievo tecnico e un pre-studio rapido: misuriamo ingombri, fissiamo quote, valutiamo tempi di arresto e accesso, indichiamo materiali e finiture, codifichiamo ricambi e vi lasciamo una checklist periodica pronta da usare. La sicurezza non è un costo a piè di lista: è valore industriale che protegge persone, impianti e margini.
